豪沃克幕墙工具包

《豪沃克幕墙工具包32位》是一款实用的幕墙装修设计工具，辅助豪沃克软件搭配使用，丰富的材料信息管理，灵活快捷的窗型设计框架，可直接引用，并且与CAD系统无缝接入，还可以直接导出材料报价单等等。

软件介绍

《豪沃克幕墙工具包》是一款非常专业的幕墙行业辅助工具。这款豪沃克幕墙工具包,能完美支持浩辰CAD8平台,适用于幕墙设计、制造及施工业务的建筑类以及制造类企业使用,需要的用户可下载使用。

安装指南

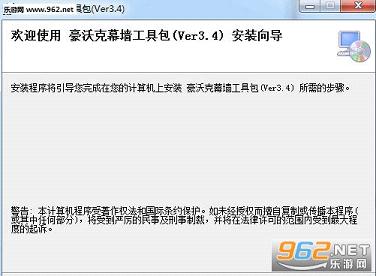

如果原先安装过豪沃克软件需要在控制面板中进行卸载,双击setup.exe可以完成豪沃克软件的安装。然后运行安装目录中hwkcadbag.exe程序,无需操作,关闭即可,主要为了生存配置文件。

打开浩辰CAD8软件,执行工具---加载应用程序(或者命令行输入ap),点击启动组下面的“内容”按钮,点击“添加”功能,找到豪沃克安装目录中的HWUtil19.grx文件(32位默认是在C:\Program Files\HWKSoft\HWKCadBag\X86,64位系统C:\Program Files\HWKSoft\HWKCadBag\X64),添加完成后,关闭重新打开浩辰软件会自动加载豪沃克程序,并在菜单栏生成HWKSoft菜单。

主要功能

1、丰富的材料信息管理。材料按照类别进行管理，包含信息全面（单价，厚度，颜色，线密度等），门窗以及单元设计过程中可以过滤选择某个材料类别进行显示

2、自然简单的单元设计。按照单元组装的概念进行门窗设计（单元：门窗的组装基本单元，如双平开窗可以分为左/右平开扇单元、固定扇单元、框单元，组装该类门窗时，只需要提供3个基本单元，以及其他必备件如横挺或立挺材料）。完全符合自然的门窗设计过程。

3、灵活快捷的窗型设计。门窗型号设计直接引用基本单元信息。单元设计完毕，即可组装任意的窗型。中间只需要提供单元内部尺寸变量与外部尺寸之间的关系即可。如：双等平开窗，窗宽度与扇宽度之间只有一个固定的尺寸组装间隙，输入这种关系即可，剩余的事情由程序来处理。极大的简化了门窗的设计以及减少了出错可能性。设计过程就是一个装配过程。

4、功能强大的变量识别以及尺寸驱动体系。计算公式自动解析，所有使用的变量随时解析提取，并通过属性框供用户修改。我们不识别每个变量的真正代表意义。如在横挺计算公式中输入：W-73，程序自动提取出W作为未知数据，您需要修改W的数值，程序缺省为0，每次修改W的数据，所有的与W有关的计算公式全部重新计算，具体的数据立即可以观察到变化。

5、与CAD系统平滑接入。提供各种门窗单元的绘制工具，单元绘制简单快捷，采用自定义实体，修改灵活。当前软件提供的CAD工具适用于ACAD2000,ACAD2002,ACAD2004,ACAD2005，以后根据需要会不断的增加新的功能以及新版本工具。

6、信息全面，为门窗报价提供全面支持。

7、先进的线材优化体系，功能强大，优化率大部分情况超过现有优化软件。提供独有的价格驱动优化模式，提供强大的多材料优化功能。

8、随心所欲的报表工具及打印系统。用户自定义各种报表模板。我们的打印模板与通常意义的打印模板不同。通常的打印模板只改变输出格式。我们的特有的打印模板决定了输出内容以及输出格式。模板的设计决定了输出内容。模板设计是软件中一个重要的部分。实际上，所有的信息都储存在功能文件中，模板的功能就是将决定显示何种数据以及以什么样式什么位置显示出来而已。所以不同的模板输出的内容可能完全不一样。

9、门窗示意图直接采用CAD图形。操作简单。通过CAD工具进行增加修改门窗库管理。

10、按照工程文件的方式，所有的设计信息保存在一个文件中。避免了库文件的更改造成工程文件打不开的问题以及将所有工程信息存在库中造成库文件过大的问题。工程文件可以任意传递不需要库文件的一致性。

11、整体操作简单，与门窗设计概念无缝拼接。

12、易学易用。免费提供多个知名厂家的成套门窗类型库，直接用于生产施工。协商收录厂家的门窗库，提供全面的维护服务，门窗库免费更新。

门窗设计过程

1、在[材料维护]中增加材料，输入各种材料基本信息

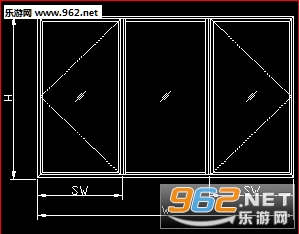

2、拆解门窗为基本单元，如下门窗图，可以分解为三个基本单元：平开扇单元（左右相同），固定扇单元，框单元以及两个中梃

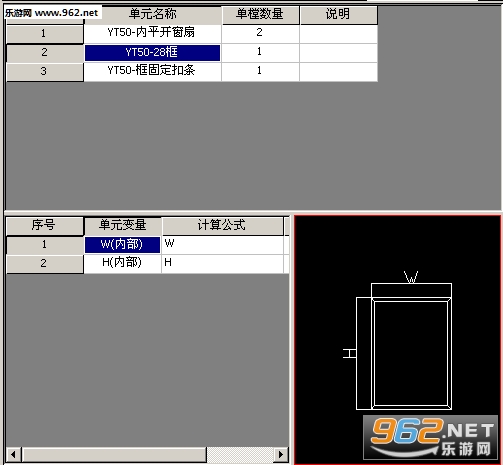

3、设计各个基本单元。确定基本单元使用的各种材料。各基本单元图示如下：

4、设计窗型，引用上面的基本单元。增加新的窗型，选中新的窗型，单击[增加单元]按钮如下图示

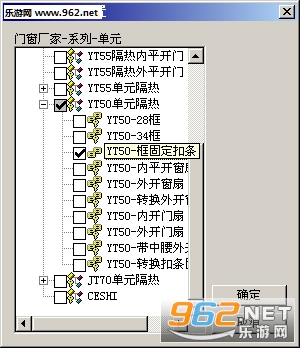

弹出如下对话框，选中需要引用的单元，点确定按钮退出对话框，

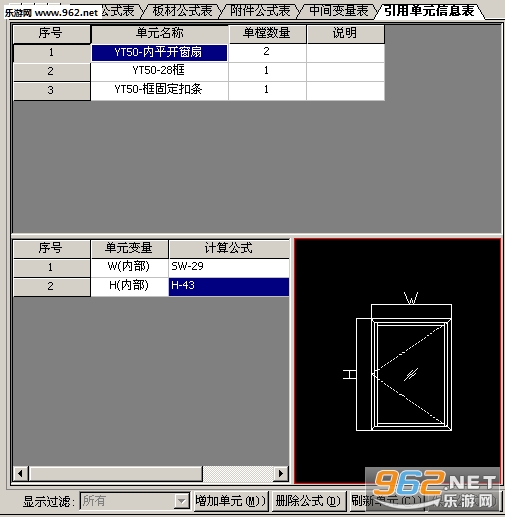

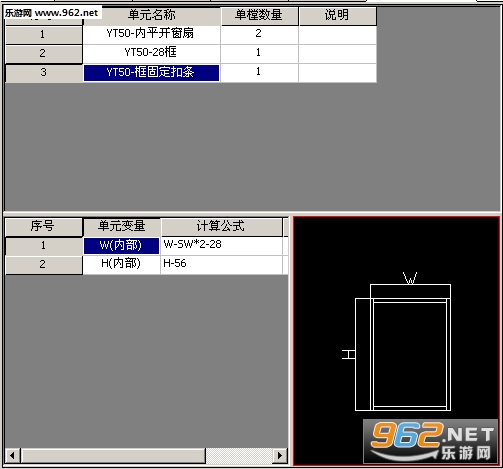

选中增加的单元，设定每个单元的单樘数量，如上图，单元“YT50-内平开窗扇”数量为2，其他单元数量为1，选中“YT50-内平开窗扇”单元所在行，下表显示该单元的内部变量以及图示，设置单元内部变量的计算公式，如“YT50-内平开窗扇”单元的内部变量为“W”和“H”，确定内部变量与外部变量的关系，在此输入：SW-29；假定SW为窗扇的标注尺寸符号（可以起任意的符号），此处29为窗扇与框最外边尺寸间隙以及窗扇右边与中梃尺寸线的间隙之和（具体数值和材料有关）；同样确定内部变量“H”与外部变量的关系：H-43。按照同样原则确定其它各个单元与整体变量的关系即可。见下图：

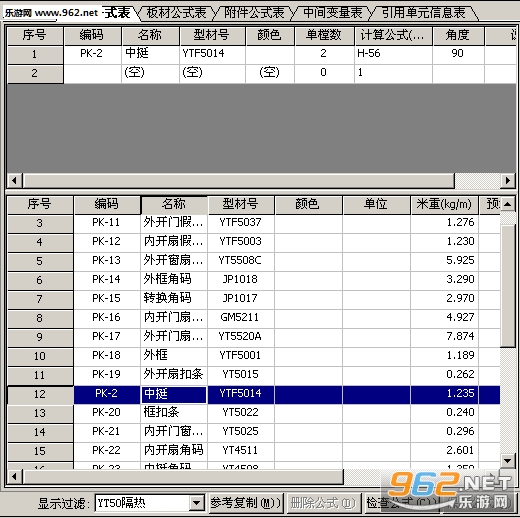

5、单元引用完毕，再增加其它没有包括的材料，如上例需要增加中梃材料，可以使用材料过滤功能，选定材料类别，下面的材料列表中就只显示该类别的材料。设定中梃的数量以及尺寸，数量为2，尺寸为H-56

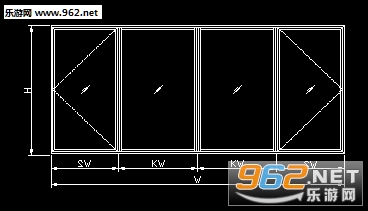

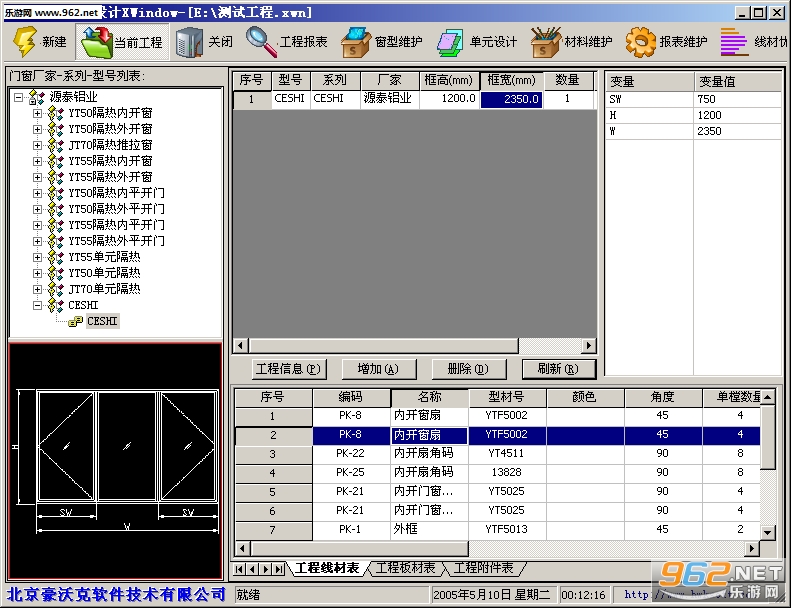

6、至此，窗型设计完毕。可以在工程中使用了。打开或新建工程，选中刚才增加的窗型，点击[增加]按钮，系统自动提取处各种变量，此处为三个：W，SW，H；输入各个变量的数值，此处输入2350，750，1200；系统自动计算各材料的使用情况以及长度等等，具体见下图所示。
